SIMULASI DIGITAL





A. Penyajian atau Penulisan Algoritma


Penyajian algoritma secara garis besar bisa dalam 2 bentuk penyajian yaitu tulisan dan gambar. Algoritma yang disajikan dengan tulisan yaitu dengan struktur bahasa tertentu dan pseudocode.

Pseudocode adalah kode yang mirip dengan kode pemrograman yang sebenarnya.

Sedangkan algoritma dapat disajikan dengan gambar, yaitu dengan Flowchart.

Flowchart merupakan alat yang banyak digunakan untuk menggambarkan algoritma dalam bentuk notasi-notasi tertentu.

Flowchart merupakan gambar atau bagan yangmemperlihatkan urutan dan hubungan antar proses beserta pernyataannya. Gambaranini dinyatakan dengan simbol flowchart akan memudahkan kita untuk melakukanpengecekan bagian-bagian yang terlupakan dalam analisis masalah. Di samping ituflowchart juga berguna sebagai fasilitas untuk berkomunikasi antara pemrogram yang bekerja dalam tim suatu proyek.

TIPS menyusun Algoritma :

1) Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat.

2) Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untukmemperjelas.

3) Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.



Pengertian Simbol Flowchart:

1) Terminator : Notasi ini digunakan untuk menunjukkan awal dan akhir suatualgoritma
2) Aliran data : Notasi ini disebut Arrow yang digunakan untuk menunjukkan arusdata atau aliran data dari proses satu ke proses lainnya.
3) Input / Output : Notasi ini disebut Data yang digunakan untuk mewakili datainput atau output atau menyatakan operasi pemasukan data dan pencetakan hasil.
4) Proses : Notasi ini disebutproses.Process yang digunakan untuk mewakili suatu
5) Percabangan : Notasi ini disebut Decision yang digunakan untuk suatupemilihan, penyeleksian kondisi di dalam suatu program
6) Preparation : Notasi ini digunakan untuk memberi nilai awal, nilai akhir,penambahan / pengurangan bagi suatu variable counter.
7) Predefined Process / Call : Notasi ini digunakan untuk menunjukkan suatuoperasi yang rinciannya ditunjukkan ditempat lain (prosedur, sub-prosedur,fungsi)
8. Connector: Notasi ini digunakan untuk menunjukkan sambungan dari flowchart yang terputus di halaman yang sama atau halaman berikutnya.
9. Off page Connector : Penghubung bagian-bagian flowchart yang berada pada halaman berbeda

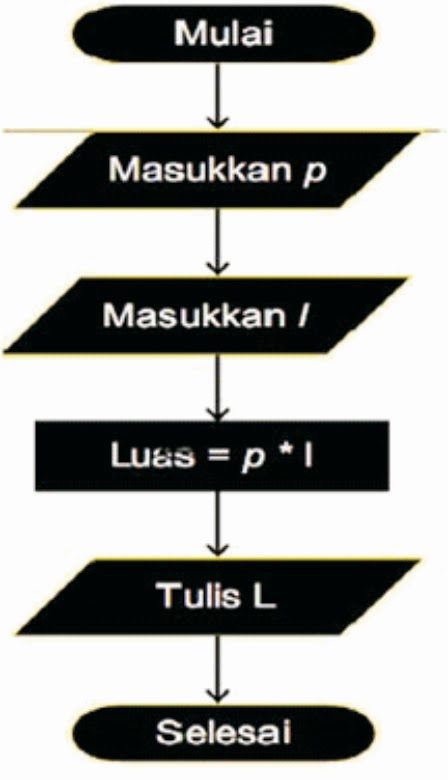

Contoh Flowchart :

Problem: Menghitung luas persegi panjang

Algoritma:
1. Masukkan panjang (p)
2. Masukkan lebar (l)
3. Hitung luas (L), yaitu panjang kali lebar

4. Cetak luas (L)
